Корпуса модулей силовых модулей

Корпуса модулей,  габаритные и установочные размеры:

Если у вас возникли какие-либо вопросы, то вы всегда можете получить консультацию наших специалистов, связавшись с ними при помощи контактной информации размещенной здесь. Ниже будут представлены основные корпуса (их габаритные и установочные размеры), применяемые НПО "ЭНЕРГОМОДУЛЬ" при корпусировании изделий на основе IGBT, MOSFET, диодно-тиристорных модулей.

Примечание: Каждый чертеж (изображение) на данной странице кликабелен, если изображение открылось не полностью, из-за нехватки места в окне браузера, то в правом нижнем углу есть кнопка "Увеличить", которая позволит вам просмотреть весь чертеж в оригинале, просто прокручивая страницу по горизонтали и вертикали.

Таблица 1 - Применяемые корпуса


(нажмите на картинку, чтобы увеличить чертеж)


(нажмите на картинку, чтобы увеличить чертеж)

Рис 1.1 – Чертеж корпуса АДТГ.735314.001
размерами 94×34×35 мм

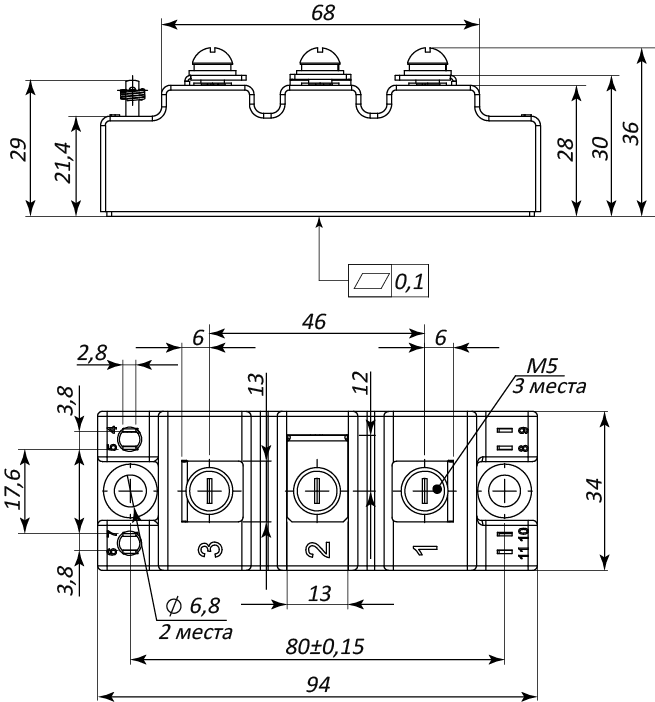

Рис 1.2 – Чертеж корпуса АДТГ.735314.002
размерами 94×34×34 мм


(нажмите на картинку, чтобы увеличить чертеж)


(нажмите на картинку, чтобы увеличить чертеж)

Рис 1.3 – Чертеж корпуса АДТГ.735314.003
размерами 106,5×61,5×38 мм

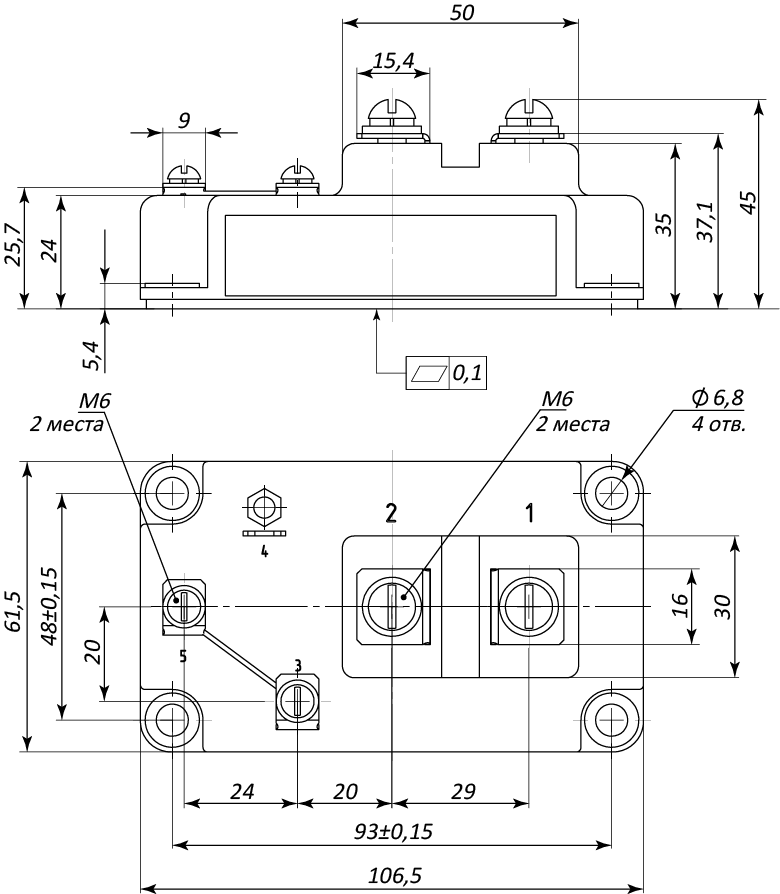

Рис 1.4 – Чертеж корпуса АДТГ.735314.004
размерами 106,5×61,5×44 мм


(нажмите на картинку, чтобы увеличить чертеж)


(нажмите на картинку, чтобы увеличить чертеж)

Рис 1.5 – Чертеж корпуса АДТГ.685171.001
размерами 122х62х20,5 мм
Рис 1.6 – Чертеж корпуса АДТГ.685171.002
размерами 162х156х31 мм

В таблице 2 представлены трехмерные изображения корпусов используемых при корпусировании.

Таблица 2 - Трехмерные модели корпусов


(нажмите на картинку, чтобы увеличить)


(нажмите на картинку, чтобы увеличить)

Рис 2.1 – Модель корпуса АДТГ.735314.001
размерами 94×34×35 мм

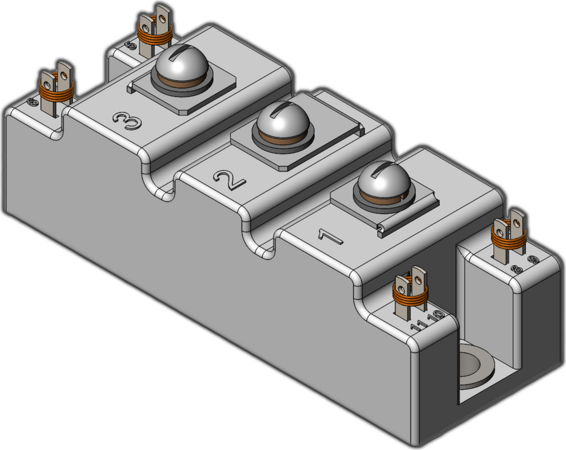

Рис 2.2 – Модель корпуса АДТГ.735314.002
размерами 94×34×34 мм


(нажмите на картинку, чтобы увеличить)

435744.001 ГЧ

(нажмите на картинку, чтобы увеличить)

Рис 2.3 – Модель корпуса АДТГ.735314.003
размерами 106,5×61,5×38 мм

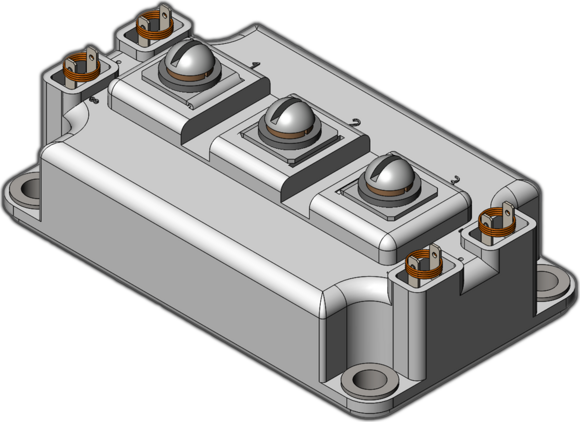

Рис 2.4 – Модель корпуса АДТГ.735314.004
размерами 106,5×61,5×44 мм


(нажмите на картинку, чтобы увеличить)


(нажмите на картинку, чтобы увеличить)

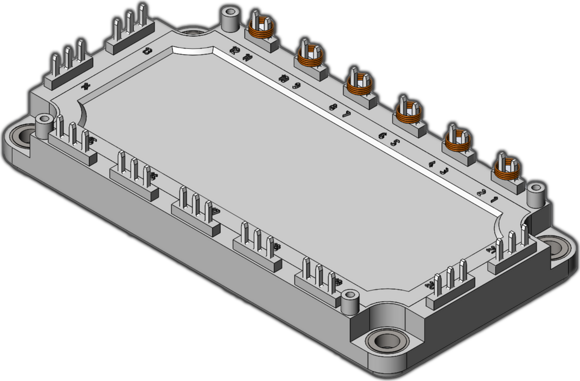

Рис 2.5 – Модель корпуса АДТГ.685171.001
размерами 122х62х20,5 мм

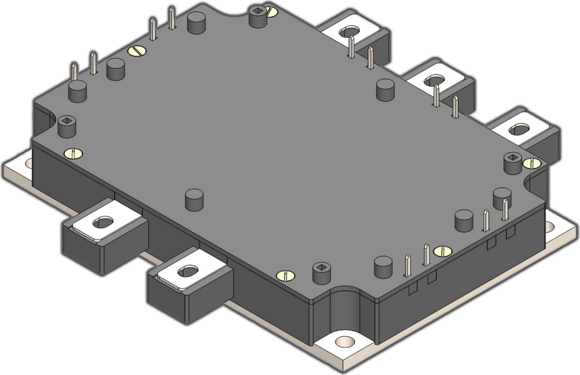

Рис 2.6 – Модель корпуса АДТГ.685171.002
размерами 162х156х31 мм
