Драйверы управления силовыми модулями

Драйверы  управления силовыми модулями:

Ниже будут подробно описаны выпускаемые нашим предприятием драйверы управления силовыми модулями на основе IGBT и MOSFET. Данная справка предоставляет исчерпывающую информацию о выпускаемых драйверах, а также поможет вам определиться с выбором необходимого драйвера.

Также вы всегда можете получить консультацию наших специалистов по всем интересующим вас вопросам разработок, ТЗ и изобретений, связавшись с ними при помощи контактной информации размещенной здесь.

Основные функции\свойства драйвера:

  • содержит один или два гальванически развязанных канала управления;

  • оптическая развязка по входам (2,5 кВ);

  • гальваническая развязка по питанию драйвера (2,5кВ);

  • уровни выходного напряжения +15/-8 В;

  • защита от низковольтного питания;

  • защита от синфазного сигнала;

  • встроенная задержка «мертвого времени» (dead time).

Расшифровка_драйверов

Рис. 1 - Условные обозначения, формирующие название выпускаемых драйверов

Чуть ниже приведены фотографии реальных образцов одно- и двухканальных драйверов IGBT и MOSFET силовых модулей.

1ДР 2ДР

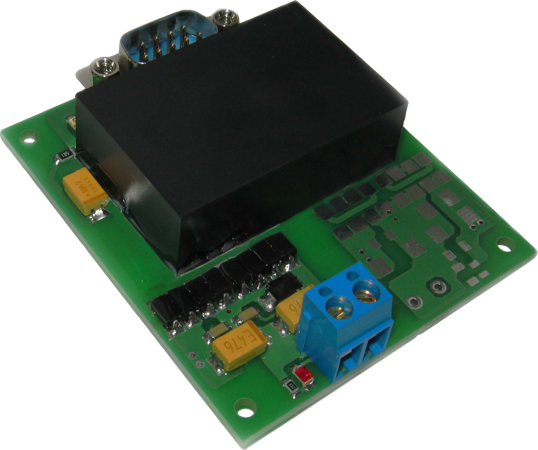

Рис 2.1 - Одноканальный драйвер Рис 2.2 - Двухканальным драйвер

Примечание: Шести- и семиканальные драйвера обычно идут в сборке с интеллектуальными IGBT, MOSFET, диодно - тиристорными модулями в корпусах типа LoPack. Четырехканальные же драйвера могут поставлять отдельно с некоторыми вариантами исполнения силовых модулей на базе MOSFET.

Однако, вы можете приобрести их у нас отдельно, подробности вы можете узнать, обратившись к нашим специалистам по силовым модулям и сборкам.

Основные технические данные драйверов:

Основные технические параметры драйверов  должны соответствовать значениям, приведенным в таблице 2, при Tj =25°C.

Таблица 1 - Технические параметры драйверов
 №
п/п
Наименование параметра  Обозначение  Единица измерения Значение
1 Напряжение изоляции вход-выход (50 Гц/1 мин)  Uisol В  2500
2 Входное напряжение высокого уровня (ТТЛ) Uih В 3,3 ÷ 15
3 Входное напряжение низкого уровня (ТТЛ), не более  Uil В  1,5
4 Входной ток высокого уровня, не более Ih мА 0,5
5 Входной ток низкого уровня, не более Il мА 0,6
6 Входное сопротивление, не более  Rin кОм 2,2
7 Выходное напряжение высокого уровня Uoh В 15,0
8 Выходное напряжение низкого уровня  Uol В -8,0
9 Номинальный импульсный выходной ток высокого уровня   (при открытии транзистора), не менее*  Ioh А 5 10 15 20
10 Номинальный импульсный выходной ток низкого уровня   (при закрытии транзистора), не менее* Iol А 5 10 15 20
11 Напряжение питания внешнего источника Ucc В 14,5 ÷ 15,5
12 Ток потребления при отсутствии входных сигналов, не более Icco мА 65
(95 для ДР2)
13 Ток потребления при работе на частоте 50 кГц и Снагр= 10 нФ Icco мА 110
(160 для ДР2)
14 Рабочая частота входного сигнала, не более fin кГц 100
15 Задержка включения по входу, не более td(on) мкс 0,5
16 Задержка выключения по входу, не более td(off) мкс 0,5
17 Длительность фронта импульса (Снагр= 10 нФ), не более tr нс 400 300 200 100
18 Длительность спада импульса, не более tf нс  400 300 200 100
19 «Мертвое» время* (по умолчанию) Tdt мкс 2

*значение параметров оговариваются с заказчиком для 2ДР драйвера


 Драйвер 1ДР – ХХ– 12:

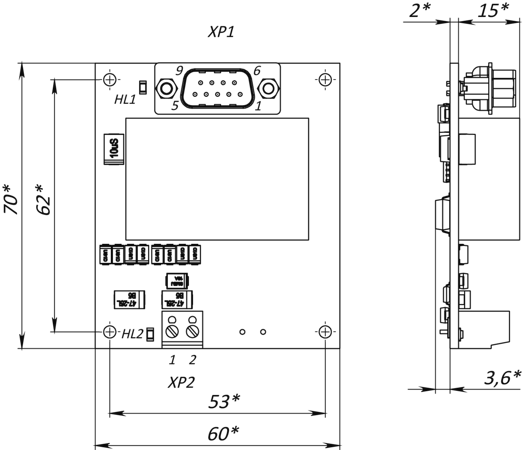

Таблица 3 - Габариты и описание контактов драйвера 1ДР


(нажмите на картинку, чтобы увеличить чертеж)

Контакт ХР1 Цепь
1 IN1 (вход первого канала)
Рабочий уровень "0"
2 Не используется
3 Не используется
4 IN1 (вход первого канала)
Рабочий уровень "1"
5 GND (общий)
6 Не используется
7 Не используется
8 +15 В (напряжение питания)
9 GND (общий)
Конктакт ХР2 Выход первого канала (1)
1 Затвор    (первый ключ)
Рис. 3 - Габаритные и установочные размеры драйвера 1ДР 2 Эмиттер  (первый ключ)

Рекомендации и особенности эксплуатации драйвера 1ДР – ХХ– 12:

  • Управляющие выводы ХР1 (1,4) не подвержены воздействию статического электричества.

  • Требования к источнику питания: +15 В, 300 мА, коэффициент пульсаций не более 1,3%.

  • Светодиод HL1 сигнализирует наличие питающего напряжения драйвера.

  • Светодиод HL2 отображает наличие питающего напряжения выходного каскада драйвера.

Порядок включения драйвера:

  1. включить напряжения питания (+15±0,5) В;

  2. подать питание на силовой модуль;

  3. подать управляющий сигнал на входы ХР1 (1) или ХР1 (4).

Порядок выключения драйвера:

  1. отключить управляющие сигналы на входах ХР1 (1) или ХР1 (4);

  2. отключить питание от силового модуля;

  3. выключить напряжения питания (+15±0,5) В.


Драйвер 2ДР – ХХ– 12:

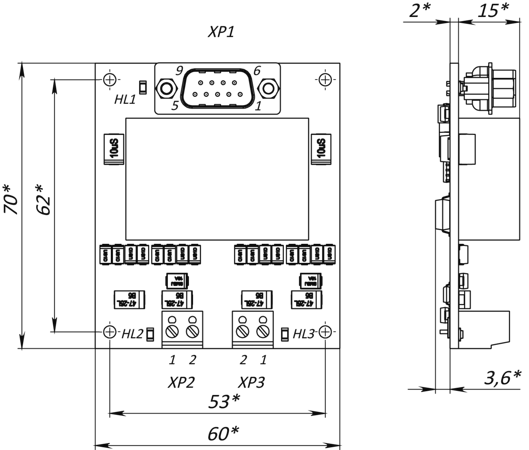

Таблица 4 - Габариты и описание контактов драйвера 2ДР


(нажмите на картинку, чтобы увеличить чертеж)

Контакт ХР1 Цепь
1 IN1 (вход первого канала)
Рабочий уровень "0"
2 IN2 (вход второго канала)
Рабочий уровень "0"
3 IN2 (вход второго канала)
Рабочий уровень "1"
4 IN1 (вход первого канала)
Рабочий уровень "1"
5 GND (общий)
6 Не используется
7 Не используется
8 +15 В (напряжение питания)
9 GND (общий)
Конктакт ХР2 Выход первого канала (1)
1 Затвор (первый ключ)
2 Эмиттер (первый ключ)
Конктакт ХР3 Выход второго канала (2)
1 Затвор (второй ключ)
Рис. 4 - Габаритные и установочные размеры драйвера 2ДР 2 Эмиттер (второй ключ)

Рекомендации и особенности эксплуатации драйвера 2ДР – ХХ– 12:

  • Управляющие выводы ХР1 (1,2,3,4) не подвержены воздействию статического электричества.

  • Требования к источнику питания: +15 В, 300 мА, коэффициент пульсаций не более 1,3%.

  • Светодиод HL1 сигнализирует наличие питающего напряжения драйвера.

  • Светодиоды HL2 и HL3 отображают наличие питающих напряжений выходных каскадов драйвера.

Порядок включения драйвера:

  1. включить напряжения питания (+15±0,5) В;

  2. подать питание на силовой модуль;

  3. подать управляющий сигнал на входы ХР1 (1,2) или ХР1 (3,4).

Порядок выключения драйвера:

  1. отключить управляющие сигналы на входах ХР1 (1,2) или ХР1 (3,4);

  2. отключить питание от силового модуля;

  3. выключить напряжения питания (+15±0,5) В.
